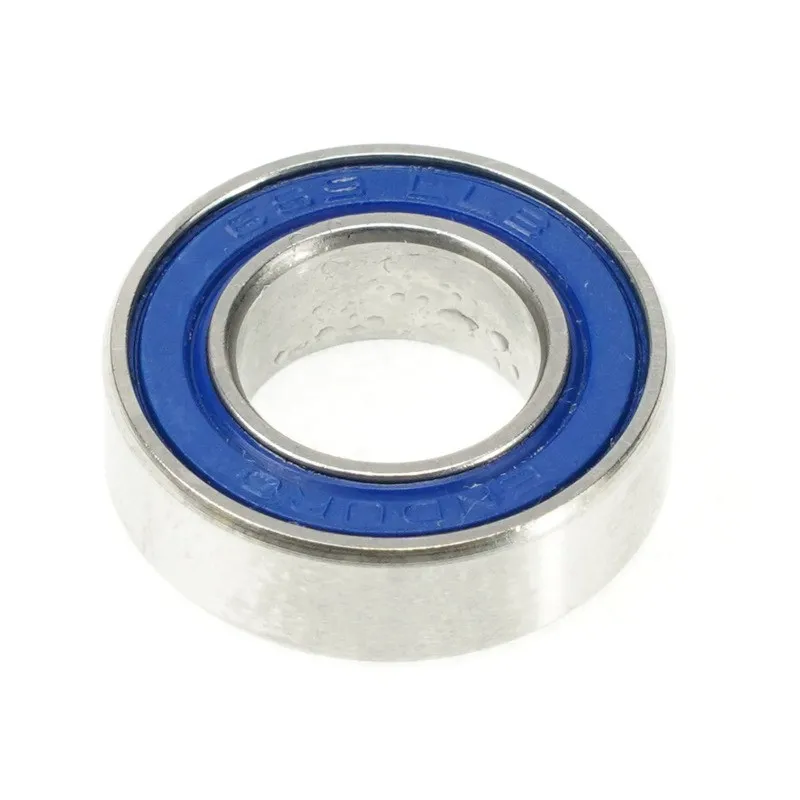

lager 689 LLB - ABEC 3 (Radial) - 9x17x5 Enduro

lager 689 LLB - ABEC 3 (Radial) - 9x17x5 Enduro

Zoek je een soepel lopend radiaallager 9x17x5 met extra bescherming tegen water en vuil? Het Enduro 689 LLB ABEC-3 kogellager is een betrouwbare keuze voor o.a. naven en draaipunten waar een compact lager met goede afdichting nodig is. De LLB dubbel-lip labyrintafdichting houdt verontreiniging buiten en helpt het vet binnen te houden, ideaal bij natte of stoffige omstandigheden.

• Maat: 9 (binnen) x 17 (buiten) x 5 mm (breedte)
• Type: deep-groove / radiaal kogellager (689)
• Tolerantie: ABEC 3 (nette rondloop, lage wrijving)
• Afdichting: LLB (dubbel-lip + labyrintwerking)
• Toepassing: o.a. naaflager / scharnierpunten (afhankelijk van ontwerp)

Tip: monteer altijd met een lagerpers en druk uitsluitend op de ring die in de passing zit (buitenring in een huis, binnenring op een as). Zo voorkom je vroegtijdige schade.

Wat is het Enduro 689 LLB ABEC-3 lager?

Dit is een compact, enkelrijig radiaal kogellager met codering 689 en afmeting 9x17x5 mm. Het lager is ontworpen voor een soepel draaiende werking en extra bescherming tegen vuil en vocht door de LLB dubbel-lip labyrintafdichtingen. Daardoor is het geschikt voor fietscomponenten die in weer en wind gebruikt worden.

Belangrijkste eigenschappen

• Afmeting: 9 mm (ID) × 17 mm (OD) × 5 mm (W)
• Constructie: deep-groove kogellager (radiale belasting, beperkt axiaal mogelijk)
• Precisieklasse: ABEC 3 voor consistente rondloop
• Afdichting: LLB (dubbel-lip + labyrint) voor betere contaminatiebescherming
• Voor vet gevuld: geschikt voor natte omstandigheden (service-interval blijft gunstig)

Toepassingen (veelvoorkomend)

• Naven (naaflager) in compacte posities
• Draaipunten / pivotpunten waar een standaard radiaallager volstaat (afhankelijk van frame-ontwerp)
• Overige componenten met 9 mm as en 17 mm lagerzitting

Let op: controleer altijd de exacte lagercode/maat die jouw onderdeel voorschrijft. 689 (9x17x5) wordt soms verward met vergelijkbare maten.

Montage-instructies (Shimano-achtige opbouw)

Benodigd gereedschap

• Lagerpers met passende drukschalen (voor 17 mm buitendiameter)
• Eventueel: lageruittrekker / blind puller (voor demontage)
• Reinigingsmiddel (ontvetter), pluisvrije doek
• Montagepasta of dunne laag vet (passingsvlak, indien passend bij toepassing)
• Momentsleutel voor het component (naaf/endcaps/bolts) volgens fabrikant

Voorbereiding

1. Verwijder het onderdeel en demonteer zodat het lager vrij toegankelijk is.
2. Reinig de lagerzitting (huis) en as/spacer. Verwijder corrosie en vuil; controleer op bramen.
3. Controleer de passing: het lager moet strak in het huis zitten zonder scheefstand.

Demontage (kort)

1. Ondersteun het huis goed zodat je geen krachten op dunne flenzen zet.
2. Trek het lager recht uit met de juiste trekker of pers het gecontroleerd uit.
3. Verwijder spacers pas als spanning weg is; noteer de volgorde.

Montage (kritisch: juiste drukpunten)

1. Positioneer het nieuwe lager recht voor de zitting.
2. Pers in op de buitenring wanneer je het lager in een huis drukt.
3. Pers langzaam en controleer continu of het lager niet scheef gaat.
4. Monteer spacers/endcaps en controleer dat er geen wringing ontstaat.
5. Na montage: draai het onderdeel met de hand. Het moet soepel lopen zonder “zandgevoel”.

Op de as persen? Druk dan op de [BINNENRING] (nooit via de kogels).

Onderhoudstips

• Regelmatige check: voel speling en luister naar kraken/ruis bij draaien.
• Reinig slim: vermijd agressief ontvetten direct op de afdichtingen; dit kan vet uitspoelen.
• Waterdruk vermijden: geen hogedrukspuit op naven/pivots; water vindt altijd de weg naar binnen.
• Service-moment: bij veel regen/modder eerder vervangen of preventief controleren.
• Passingen belangrijk: een beschadigde zitting of as veroorzaakt snelle slijtage, ook met een top-lager.

Veelgestelde vragen (FAQ)

Wat betekent 689?

De lagercode verwijst naar het type en de maat. In dit geval is het een compact radiaal kogellager met maat 9x17x5 mm.

Wat is het voordeel van LLB?

LLB is een dubbel-lip afdichting met labyrintwerking: beter tegen vuil en vocht, terwijl het lager doorgaans soepel blijft draaien.

Is ABEC 3 “snel genoeg” voor fietsen?

Ja. ABEC 3 is een nette precisieklasse voor consistente rondloop en lage wrijving in veel fiets-toepassingen.

Kan ik dit lager in een vering-scharnierpunt gebruiken?

Soms wel, maar pivots vragen vaak om specifieke lagertypes afhankelijk van belasting en hoekverdraaiing. Controleer de OEM-specificatie.

Hoe voorkom ik dat een nieuw lager snel stuk gaat?

Gebruik een lagerpers, druk op de juiste ring, monteer recht, en zorg dat spacers/assen geen zijdelingse spanning veroorzaken.
