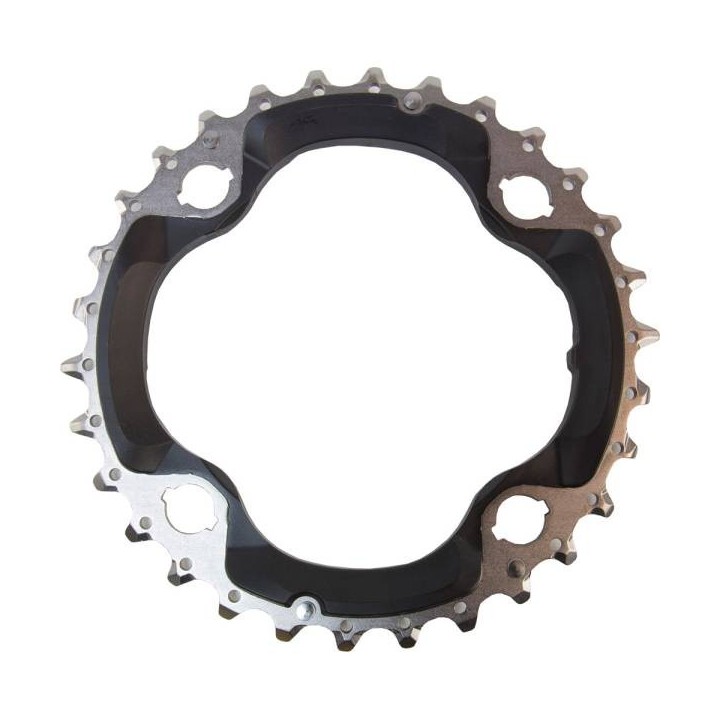

Shimano 30T middenblad voor 3x10-speed MTB-aandrijvingen
Het Shimano Y1NW98010 kettingblad is een origineel vervangingsblad voor verschillende Shimano SLX- en Deore-crankstellen met een 3x10-speed aandrijving. Met 30 tanden vormt het de middelste positie binnen de bijbehorende 40-30-22T configuratie. Het blad heeft vier montagegaten en een symmetrische steekcirkel van 96 mm.
Een middenblad wordt bij een triple aandrijving veel gebruikt en kan daardoor eerder slijten dan de andere kettingbladen. Versleten tanden kunnen leiden tot een minder nauwkeurige kettingloop, overslaan onder belasting of minder soepel schakelen tussen de voorbladen. Met het juiste originele Shimano vervangingsblad kan het bestaande crankstel worden behouden zonder de complete crankset te vervangen.
Past dit Shimano kettingblad op mijn crankstel?
Controleer vóór bestelling altijd het typenummer van het crankstel. Dit nummer begint bij Shimano doorgaans met FC- en is op de crankarm aangebracht. Alleen het aantal tanden en een BCD van 96 mm zijn niet voldoende om compatibiliteit vast te stellen; ook de positie en geometrie van de montagegaten moeten overeenkomen.
| Snelheid |
10-speed |
| Constructie |
Rond kettingblad, 4-gaats bevestiging, 96 mm symmetrische BCD |
| Toepassing |
Middenblad voor Shimano 3x10-speed MTB-aandrijving, 30 tanden |
| Compatibiliteit |
Shimano FC-M7000-10-3, FC-M672, FC-M622, FC-M612 en FC-M523 |
| Aanbevolen gebruik |
Vervanging van het 30T middenblad binnen de Shimano type AN 40-30-22T configuratie |
| EAN |
4524667506300 |
| MPN |
Y1NW98010 |
| Productinformatie van |
Shimano |
| MTB met 3x10-speed aandrijving |
Geschikt wanneer een van de vermelde Shimano crankstellen is gemonteerd en het originele 30T middenblad wordt vervangen. |
| Vervanging versleten middenblad |
Aanbevolen wanneer de tanden duidelijk zijn uitgesleten, de ketting onder belasting overslaat of het schakelen vooraan merkbaar verslechtert. |
| 40-30-22T configuratie |
Het 30T blad is bedoeld als middelste kettingblad van de Shimano type AN combinatie 40-30-22T. |
| 1x aandrijving |
Niet bedoeld als specifieke 1x narrow-wide oplossing. Gebruik voor een 1x conversie een daarvoor ontworpen kettingblad. |
| Andere 96 mm kettingbladen |
Niet uitsluitend op basis van de BCD uitwisselen. Controleer altijd het crankmodel, het boutpatroon, de montagepositie en de aandrijvingsconfiguratie. |
Wanneer moet een kettingblad worden vervangen?
De slijtage van een kettingblad ontstaat geleidelijk. Bij intensief gebruik kunnen de tandprofielen steeds scherper of asymmetrischer worden. Een versleten ketting kan dit proces versnellen. Een nieuw kettingblad monteren terwijl een sterk versleten ketting wordt hergebruikt, kan bovendien leiden tot een slechte samenwerking tussen beide onderdelen.
Controleer daarom bij vervanging van het kettingblad ook de ketting en cassette. Bij een aandrijving waarvan meerdere componenten sterk zijn ingesleten kan het noodzakelijk zijn meer dan alleen het middenblad te vervangen.
Installatie-instructies
- Plaats de fiets stabiel in een montagestandaard of zorg dat deze stevig staat.
- Schakel de ketting naar een positie waarin zo weinig mogelijk spanning op het te demonteren kettingblad staat.
- Verwijder indien nodig het crankstel volgens de montage-instructies die bij het betreffende Shimano crankstel horen.
- Controleer vóór demontage zorgvuldig hoe het bestaande 30T kettingblad is gemonteerd en georiënteerd.
- Demonteer de kettingbladbouten en verwijder het oude middenblad.
- Reinig de montagevlakken van crankspider, kettingblad en bevestigingsmateriaal.
- Vergelijk het oude en nieuwe blad en controleer het aantal tanden, de positie van de montagegaten en de oriëntatie.
- Monteer het nieuwe Shimano Y1NW98010 kettingblad in dezelfde correcte positie en richting.
- Monteer en draai de kettingbladbouten gelijkmatig vast volgens de voorgeschreven waarden voor het gebruikte crankstel en bevestigingsmateriaal.
- Monteer het crankstel opnieuw indien dit voor de werkzaamheden is verwijderd.
- Controleer of de ketting vrij loopt en schakel voorzichtig door alle voor- en achterversnellingen.
- Controleer na een korte proefrit opnieuw of alles correct is gemonteerd en vastzit.
Vereiste gereedschappen
- Passende inbussleutel of sleutel voor de aanwezige kettingbladbouten
- Eventueel gereedschap om de achterzijde van de kettingbladbout tegen te houden
- Gereedschap voor demontage en montage van het betreffende crankstel indien verwijdering noodzakelijk is
- Momentsleutel met passend inzetstuk voor gecontroleerde montage
- Schone doek
- Geschikte fietsreiniger of ontvetter voor de montagevlakken
Let op: het exacte benodigde gereedschap en het voorgeschreven aanhaalmoment kunnen per crankstel en type kettingbladbout verschillen. Raadpleeg daarom bij twijfel de montagegegevens van het betreffende Shimano crankstel.
Onderhoud van kettingblad en aandrijving
- Na modderige of natte ritten: verwijder vuil van ketting, kettingbladen en cassette. Gebruik geen agressieve hogedrukstraal direct op lagers en afdichtingen.
- Reinig de tandprofielen: opgehoopt vuil en oude kettingsmeer kunnen de schakelprestaties verminderen en extra slijtage veroorzaken.
- Smeer de ketting, niet het kettingblad: breng een geschikte kettingsmering aan op de schakels en verwijder overtollig smeermiddel. Een vettig kettingblad trekt juist extra vuil aan.
- Controleer regelmatig de kettingslijtage: een te ver versleten ketting versnelt de slijtage van kettingblad en cassette.
- Inspecteer de tanden: controleer op uitzonderlijk scherpe, vervormde of beschadigde tanden. Houd er rekening mee dat sommige afwijkende tandvormen onderdeel kunnen zijn van het schakelontwerp.
- Controleer de bevestiging: kijk periodiek of de kettingbladbouten nog correct bevestigd zijn en er geen ongewenste beweging tussen kettingblad en crankspider aanwezig is.
- Controleer de volledige aandrijving: wanneer een nieuwe ketting op een oud kettingblad overslaat, inspecteer dan ook het kettingblad en de cassette op slijtage.
Veelgestelde vragen
Is Shimano Y1NW98010 een 30-tands kettingblad?
Ja. Y1NW98010 is het Shimano artikelnummer voor dit 30T kettingblad.
Is dit kettingblad geschikt voor een 10-speed aandrijving?
Ja. Het blad is ontworpen voor de betreffende Shimano 3x10-speed crankstellen.
Is dit het binnenste, middelste of buitenste kettingblad?
Dit is het middelste 30T kettingblad van de bijbehorende triple configuratie.
Welke tandwielcombinatie hoort bij dit kettingblad?
Het Shimano type AN 30T blad wordt toegepast in de 40-30-22T combinatie.
Heeft dit kettingblad een steek van 96 mm?
Ja. Het kettingblad heeft een symmetrische BCD of steekcirkel van 96 mm en vier bevestigingsgaten.
Past het op een Shimano FC-M672 crankstel?
Ja. FC-M672 behoort tot de crankstellen waarvoor dit vervangingsblad is bedoeld.
Past het ook op Shimano FC-M612 en FC-M622?
Ja. Ook FC-M612 en FC-M622 behoren tot de opgegeven compatibele crankmodellen.
Past het op Shimano FC-M7000?
Het blad wordt toegepast bij de FC-M7000-10-3 triple uitvoering. Controleer het volledige crankmodel zorgvuldig, omdat andere M7000-uitvoeringen een andere aandrijvingsconfiguratie kunnen hebben.
Kan ik ieder 30T kettingblad met 96 mm BCD gebruiken?
Nee. Dezelfde tandenaantallen en BCD betekenen niet automatisch dat twee kettingbladen uitwisselbaar zijn. Ook het boutpatroon, de montagepositie, crankgeometrie en het aantal versnellingen moeten overeenkomen.
Kan ik dit kettingblad gebruiken om mijn fiets om te bouwen naar 1x10?
Dit blad is bedoeld als middenblad binnen een 3x10-speed systeem en is geen specifiek narrow-wide 1x kettingblad. Voor een 1x conversie is een daarvoor ontworpen kettingblad de betere keuze.
Moet ik bij een nieuw kettingblad ook de ketting vervangen?
Niet automatisch, maar controleer altijd de slijtage van de ketting. Een sterk versleten ketting kan op een nieuw kettingblad slecht lopen en de levensduur ervan verkorten.
Hoe weet ik welk Shimano crankstel ik heb?
Zoek naar de modelcode die met FC- begint op de crankarm. Vergelijk die code vervolgens met de compatibiliteitslijst voordat u het kettingblad bestelt.
Waarom schakelt mijn fiets na montage niet goed vooraan?
Controleer eerst of het kettingblad correct is georiënteerd en op de juiste positie is gemonteerd. Controleer vervolgens ketting, voorderailleur, kabelafstelling en de overige kettingbladen op slijtage of verkeerde afstelling.
Expertise en productinformatie
Technische productgegevens: Shimano
Expertise: Derks Wielersport – fietsonderdelen, aandrijftechniek en technische productselectie.
De compatibiliteitsinformatie op deze pagina is bedoeld om het juiste vervangingsonderdeel te selecteren. Controleer bij twijfel altijd het exacte FC-modelnummer van het bestaande crankstel en het Shimano onderdeelnummer van het te vervangen kettingblad.
