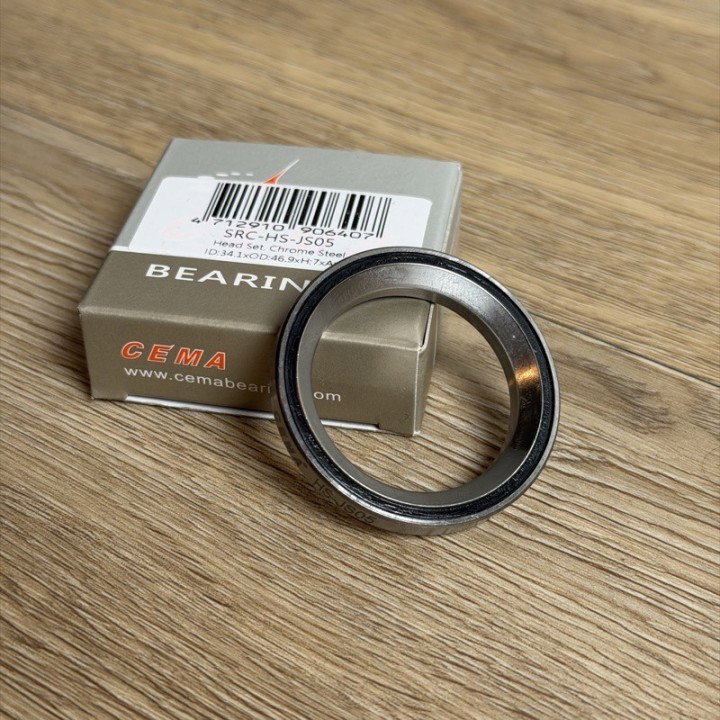

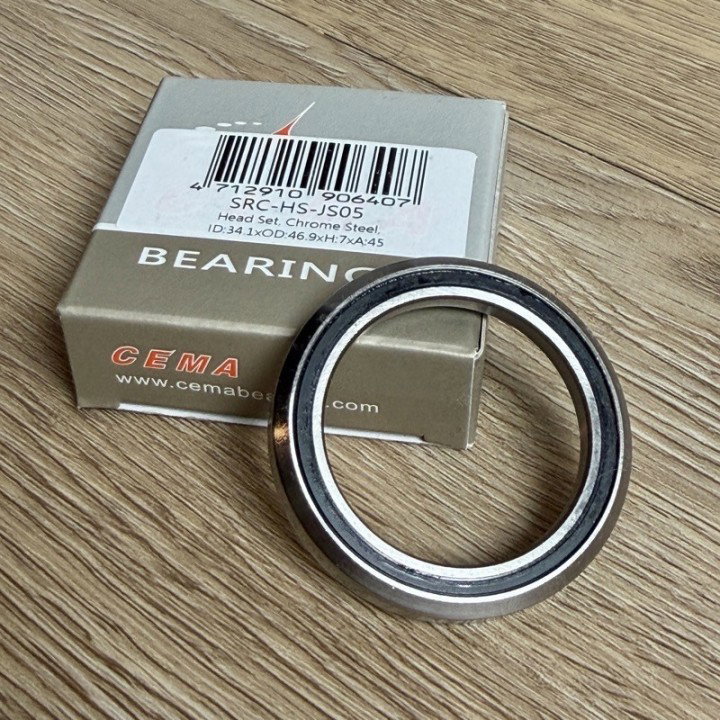

CEMA balhoofdlager acb 46.9mm 45x45 SRC-HS-JS05

CEMA SRC-HS-JS05 balhoofdlager 46,9 x 34,1 x 7 mm

De CEMA SRC-HS-JS05 is een balhoofdlager uit de SRC-HS-serie van CEMA. Het lager meet 46,9 mm buitenmaat, 34,1 mm binnenmaat en 7 mm hoogte en heeft een hoekcombinatie van 45°/45°.

CEMA specificeert de SRC-HS-serie als balhoofdlagers met Chrome Steel lagercomponenten en een dubbele afdichting. Die afdichting is ontworpen om het smeermiddel binnen het lager te houden en het binnendringen van stof en vuil te beperken.

Bij vervanging van een balhoofdlager zijn niet alleen de buiten- en binnendiameter van belang. Ook de hoogte en beide contacthoeken moeten overeenkomen met het bestaande lager en het balhoofdsysteem. Daarmee voorkomt u dat een lager met vrijwel dezelfde afmetingen toch niet correct in het balhoofd aansluit.

Toepassing en keuzehulp

Gebruik het CEMA SRC-HS-JS05 als vervangend balhoofdlager wanneer het bestaande lager overeenkomt met 46,9 x 34,1 x 7 mm en 45°/45°. Controleer bij voorkeur de markering op het oude lager en meet bij twijfel de buitenmaat, binnenmaat en hoogte.

Let vooral op de binnendiameter. Er bestaan meerdere balhoofdlagers met een buitendiameter rond 46,9 mm, maar met een andere binnendiameter of een andere hoekcombinatie. Alleen de aanduiding “46,9 mm balhoofdlager” is daarom onvoldoende voor een betrouwbare productkeuze.

CEMA publiceert voor SRC-HS-JS05 geen specifieke lijst met fietsmerken of fietsmodellen. Compatibiliteit met een bepaald frame of balhoofd mag daarom niet uitsluitend op basis van merk of fietsmodel worden aangenomen; de lagerafmetingen en contacthoeken moeten overeenkomen.

Installatie

1. Vergelijk vóór demontage de maatvoering en contacthoeken van het bestaande lager met 46,9 x 34,1 x 7 mm en 45°/45°.
2. Verwijder het bestaande lager volgens de montagevoorschriften van het betreffende frame of balhoofdsysteem.
3. Reinig en controleer de lagerzitting voordat het nieuwe lager wordt geplaatst.
4. Plaats het lager in de juiste positie zodat de contactvlakken correct aansluiten op de daarvoor bestemde oppervlakken van het balhoofdsysteem.
5. Monteer het balhoofd opnieuw volgens de voorschriften van de betreffende fiets- of balhoofdfabrikant.
6. Controleer na montage of het stuur soepel draait en het balhoofd geen voelbare speling heeft.

CEMA benadrukt dat lagers zorgvuldig en passend moeten worden gemonteerd om beschadiging van lager en componenten te voorkomen. Gebruik passend gereedschap en laat de montage uitvoeren door een vakman wanneer het lager niet zonder overmatige kracht correct kan worden geplaatst.

Veelgestelde vragen

Wat zijn de exacte afmetingen van het CEMA SRC-HS-JS05 lager?

De buitendiameter is 46,9 mm, de binnendiameter 34,1 mm en de hoogte 7 mm. De contacthoeken zijn 45° aan beide zijden.

Is alleen een buitendiameter van 46,9 mm voldoende om het juiste lager te kiezen?

Nee. Controleer ook de binnendiameter, hoogte en contacthoeken. Balhoofdlagers met dezelfde of vrijwel dezelfde buitendiameter kunnen onderling verschillen en daardoor niet uitwisselbaar zijn.

Heeft dit balhoofdlager een 45°/45° hoek?

Ja. CEMA specificeert voor artikel SRC-HS-JS05 een hoekcombinatie van 45°/45°.

Is het CEMA SRC-HS-JS05 een keramisch lager?

Nee. CEMA specificeert deze uitvoering als een SRC Chrome Steel balhoofdlager. Het betreft dus de stalen uitvoering van deze balhoofdlagermaat.

Is het lager afgedicht?

Ja. CEMA beschrijft de SRC-HS balhoofdlagers als dubbelzijdig afgedicht om smeermiddel binnen te houden en het binnendringen van stof en vuil te beperken.

Voor welke fietsmerken is SRC-HS-JS05 geschikt?

CEMA vermeldt voor dit artikel geen specifieke lijst met fietsmerken of modellen. Kies het lager daarom op basis van de vereiste afmetingen 46,9 x 34,1 x 7 mm en de contacthoeken 45°/45°.

Technische productinformatie gecontroleerd door Derks Wielersport, specialist in fietsonderdelen en onderhoud.
